如何精准区分DC电源接口正负极

DC插座资料 8

核心要点速览

  • DC电源接口极性核心分为“中心正极”和“中心负极”两类,前者占市场主流(约85%以上消费电子采用);

  • 优先通过设备/适配器标识识别,无标识时可用万用表实测,严禁仅凭经验判断;

  • 极性误接风险极高,可能导致设备烧毁(返修率提升17%以上),工业设备还可能引发系统瘫痪;

  • 关键参数需匹配:除极性外,电压、电流、接口尺寸(外径×内针直径)需完全契合设备要求;

  • 专业识别流程:视觉检查标识→核对接口尺寸→万用表实测验证→交叉确认设备规格书。

一、为何区分正负极如此关键?

百科“DC电源接口”词条数据显示,仅我国每年因极性误接造成的电子设备损耗就超过12亿元。无论是日常使用的小家电,还是精密的工业控制模块,DC电源接口的正负极就像电路的“正负两极”,一旦接反,电流的流向会完全颠倒,轻则设备无法启动,重则烧毁核心元件,造成不可逆的损失。

二、深度解析:DC电源接口的极性本质与核心识别方法


DC电源接口(俗称“筒形插孔”,专业名为Barrel Jack)的核心结构由“中心引脚”和“外环触点”两部分组成,极性定义即基于这两部分的电压属性划分。其中,中心正极(Center-Positive)指中心引脚为正极(+V)、外环为负极(GND),这是目前消费电子的主流设计,覆盖路由器、显示器、普通安防摄像头等85%以上的设备;中心负极(Center-Negative)则相反,中心引脚为负极、外环为正极,多见于专业音频设备(如效果器)、部分老式通信设备及特定品牌工业产品。掌握以下4种识别方法,可精准判断极性,且优先级依次递减。

1. 最直观:查看设备/适配器的标识(零成本,准确率100%)

这是最可靠的方法,厂商会将极性信息清晰标注在设备电源接口旁或适配器外壳上。常见标注形式有3种:
  • 符号标注:用“+”“-”结合接口示意图表示,如“⊕”指向中心引脚即中心正极,“⊖”在中心则为中心负极;部分直接标注“Center +”或“Tip -”(Tip代表中心引脚)。

  • 文字标注:适配器标签上会明确写“输出:12V DC 1A 中心正”,直接告知极性、电压、电流三大关键参数。

  • 颜色标注:少数设备会用颜色区分线材,白色/红色线对应正极,黑色线对应负极,但需结合接口标识交叉验证,不可单独作为依据。

特别提醒:若设备接口旁无任何标注,优先查找产品说明书或官方规格书(Datasheet),不要仅凭接口尺寸猜测。

2. 最通用:万用表实测(适合无标识场景,准确率99%)

若没有说明书,用普通数字万用表即可实测,步骤简单易懂,新手也能操作:
  1. 准备工作:将万用表旋钮调至“直流电压档”(标注“DCV”或“V≡”),选择大于适配器输出电压的量程(如12V适配器选20V档);

  2. 连接测试:将万用表红表笔接触DC插头的中心引脚,黑表笔接触插头的外环金属部分;

  3. 判断结果:若万用表显示屏显示正值,说明当前红表笔接触的中心引脚为正极,即中心正极;若显示负值,则中心引脚为负极,即中心负极。

注意:部分适配器空载时电压可能不稳定,建议在插头两端并联一个10kΩ电阻作为假负载,测量结果更准确。若没有万用表,也可购买专用极性测试仪(市场价20-50元),通过LED灯颜色直接判断(红灯为正极,绿灯为负极)。

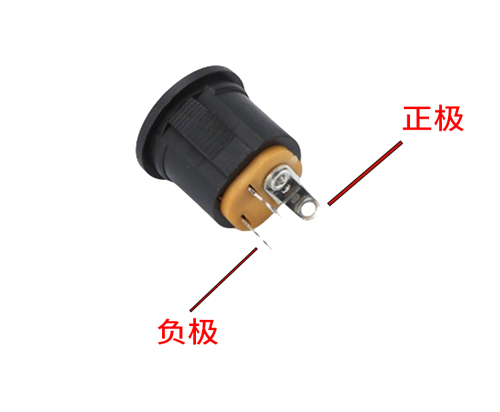

3. 进阶技巧:观察PCB焊盘与引脚结构(适合维修场景)

对于需要拆解维修的设备,可通过电路板(PCB)布局辅助判断:
  • 三引脚DC插座:常见于带电源检测功能的设备,引脚长度有差异——多数设计中最长引脚为负极(GND),中间长度为正极(V+),最短为开关脚(用于检测插头是否插入)。但需注意,部分厂商设计会反转极性,最终仍需万用表验证。

  • PCB丝印与铺铜:电路板上靠近电源接口的位置,通常会有“V+”“GND”的丝印标注;外环触点若连接大面积铜箔(接地层),则该触点为负极。

4. 辅助参考:接口尺寸与设备类型(仅作参考,不可作为依据)

不同尺寸的DC接口在极性上有一定行业惯例,但因厂商差异存在例外,仅能辅助判断:
接口尺寸(外径×内针直径)
常见极性
典型应用场景
2.1mm×0.7mm
中心正极
微型摄像头、蓝牙耳机充电仓
5.5mm×2.1mm
中心正极
路由器、交换机、小型显示器
5.5mm×2.5mm
中心正极
笔记本适配器、大功率LCD显示器
3.5mm×1.35mm
可能为中心负极
部分音频设备、老式MP3播放器

三、关键参数与应用场景:不止极性,匹配才是关键

区分正负极的核心目的是实现电源与设备的精准匹配,除极性外,以下参数同样不可或缺,任何一项不匹配都会导致设备故障或安全隐患。

1. 核心参数解析(附增益说明)

参数名称
定义与要求
精准匹配的增益
输出电压(V DC)
适配器输出电压需与设备要求完全一致,误差不超过±5%
避免设备核心芯片过压烧毁,或电压不足导致无法启动、运行卡顿
输出电流(A)
适配器额定电流≥设备最大工作电流,建议预留20%余量
防止适配器过载发热,延长使用寿命,同时保证设备高负载运行(如路由器多设备连接)时供电稳定
接口尺寸(外径×内针)
插头外径、内针直径需与设备插座完全契合,不可强行插入
确保接触良好,避免接触电阻过大导致发热,同时防止插头松动造成供电中断
接触电阻
优质插头接触电阻<20毫欧,低劣产品可能超过100毫欧
减少电压损耗,降低发热风险,保证设备供电电压稳定,尤其适合低电压小电流设备

2. 典型应用场景与匹配要点

  • 消费电子(路由器、机顶盒):主流采用5.5mm×2.1mm中心正极接口,电压多为12V,电流1-2A。匹配时需注意:适配器标识需明确“12V DC 1A 中心正”,避免用高电流适配器(如3A)替代,虽不会烧毁设备,但会增加能耗。

  • 安防监控(摄像头、DVR):普遍为12V DC中心正极,接口以5.5mm×2.1mm为主。集中供电场景下,除匹配极性外,还需考虑线缆压降,建议选用线规≥20AWG的电源线,确保远端摄像头供电稳定。

  • 专业音频设备(效果器、调音台):多采用9V DC中心负极接口,这是行业惯例。若用中心正极适配器接入,会直接烧毁内部二极管,维修成本可达设备价值的30%以上。

  • 工业控制(PLC、传感器):常用24V DC中心正极接口,要求适配器具备防浪涌、抗震动功能。极性误接可能导致整个控制系统锁死,重启后数据丢失,造成生产停滞。

四、常见问题解答(FAQ)

1. 设备没有任何极性标识,也找不到说明书,该如何判断?

这是最常见的疑难场景,优先采用“万用表实测法”(步骤见第二部分2),这是最准确的方式。若没有万用表,可尝试两种辅助方案:一是查看同品牌同系列产品的规格书,同一品牌的极性设计通常一致;二是观察设备内部电解电容的极性,电容负极条纹对应的电路端为负极,反推电源接口的极性。但辅助方案仅作参考,最终必须用万用表验证。

2. 用了极性正确但电流更大的适配器,会损坏设备吗?

不会。设备的工作电流由自身负载决定,而非适配器的额定电流。适配器的额定电流代表其最大供电能力,只要电压和极性正确,大电流适配器只会“按需供电”,不会主动输出超额电流。但需注意,不能用电流过小的适配器替代,否则适配器会因过载发热,甚至引发短路。

3. 部分设备有极性保护电路,是不是就可以随意接极性了?

不可以。虽然部分设备内置了二极管或MOSFET极性保护电路,能防止反接时的大电流损坏,但这仅为“应急保护”,并非“允许反接”。长期反接会导致保护元件发热老化,缩短设备寿命;且保护电路触发时,设备无法正常供电,影响使用体验。工业设备的保护电路触发后,还可能导致系统报错,需要专业人员复位。

4. 三引脚DC插座的开关脚是什么?会影响极性判断吗?

开关脚是三引脚DC插座的特殊设计,用于检测插头是否插入(插入时开关脚与负极导通或断开),不参与电源极性的传输,因此不会影响极性判断。识别时可先通过“插入插头前后的万用表通断测试”区分开关脚:无插头时,测量任意两引脚的导通状态,插入插头后,若某对引脚从断开变为导通,则这对引脚中最短的为开关脚,剩余两引脚再判断正负极(最长引脚多为负极)。

5. USB Type-C接口也是DC供电,需要区分正负极吗?

不需要。USB Type-C接口采用了“无极性设计”,内部有对称的引脚布局和极性识别芯片,无论正反插入,都能自动调整电流方向,确保供电正常。这是新型接口的优势,但传统DC接口(筒形插孔)不具备此功能,仍需严格区分极性。
